LED灯实验大纲
一、实验目的
- 了解LED的基本工作原理
- 掌握LED的连接方法和驱动电路
- 学习使用Arduino等开发板控制LED
- 实现不同的LED灯光效果
- 探索LED在物联网中的应用
二、实验原理
LED（发光二极管）是一种半导体器件，当电流通过时会发光。其工作原理基于半导体的PN结特性，当正向偏置时，电子和空穴复合释放能量，以光子形式发出。
三、实验材料
- 基础材料：

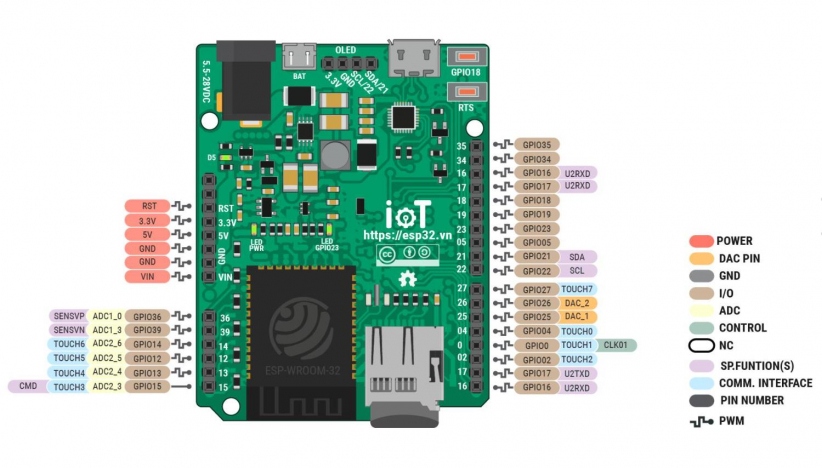

- Arduino开发板（或其他微控制器）
- LED灯（多种颜色）
- 电阻（220Ω）
- 面包板
- 杜邦线
- 电源
- 进阶材料：
- 按键开关
- 电位器
- 光敏电阻
- MQTT服务器（如Mosquitto）
- 网络模块（如ESP8266）
四、实验内容

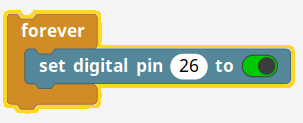

实验一：基础LED点亮
- 实验步骤：
- 搭建LED基本电路（LED串联电阻连接到Arduino引脚）
- 编写简单程序控制LED点亮
- 验证LED是否正常工作
- 实验现象：
- LED持续点亮，发出稳定光线

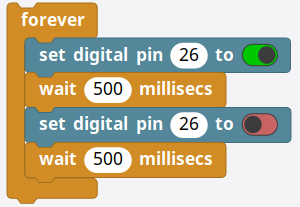

实验二：LED闪烁效果
- 实验步骤：
- 基于实验一的电路
- 编写程序实现LED的周期性闪烁
- 调整闪烁频率观察效果
- 实验现象：
- LED按照设定的频率交替点亮和熄灭
实验三：LED亮度调节
- 实验步骤：
- 使用PWM引脚连接LED
- 编写程序通过PWM信号调节LED亮度
- 实现亮度的渐变效果
- 实验现象：
- LED亮度从暗到亮或从亮到暗平滑变化
- LED亮度从暗到亮或从亮到暗平滑变化

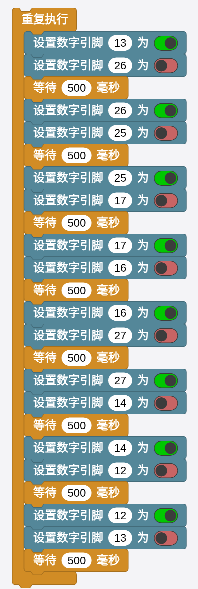

实验四：LED流水灯
- 实验步骤：
- 连接多个LED到不同的数字引脚
- 编写程序实现LED的依次点亮和熄灭
- 调整流水灯的速度和方向
- 实验现象：
- LED按照顺序依次点亮，形成流水效果
实验五：MQTT控制LED
- 实验步骤：
- 搭建包含网络模块的电路
- 配置MQTT客户端
- 编写程序实现通过MQTT消息控制LED状态
- 测试远程控制功能
- 实验现象：
- 通过MQTT消息可以远程控制LED的开关状态
五、实验拓展
- 光控LED：使用光敏电阻检测环境光强，自动调节LED亮度
- 声控LED：使用声音传感器，实现声音触发LED效果
- LED点阵：使用多个LED组成点阵，显示简单图案或文字
- RGB LED：使用RGB LED实现彩色灯光效果
- LED与传感器结合：如温度传感器控制LED颜色变化
六、注意事项
- LED必须串联合适的限流电阻，避免电流过大损坏LED
- 连接电路时注意正负极方向，LED的长脚为正极
- 使用PWM功能时，确保使用支持PWM的引脚
- 进行MQTT实验时，确保网络连接正常
- 实验过程中注意安全，避免短路和触电
七、实验报告要求
- 记录实验过程和现象
- 分析实验原理和结果
- 讨论实验中遇到的问题及解决方法
- 提出实验改进建议和拓展方向
这个大纲涵盖了从基础到高级的LED实验内容，可以根据实际教学或学习需求进行调整和扩展。
